HIMEDIA HOME Solar600W320Ah Wind300W – Giải Pháp Điện Mặt Trời Kết Hợp Điện Gió Hybrid Cho Công Trình Chuyên Nghiệp
HIMEDIA HOME Solar600W320Ah Wind300W là bộ giải pháp cấp điện độc lập kết hợp hai nguồn năng lượng tái tạo: năng lượng mặt trời và năng lượng gió. Hệ thống được phát triển hướng tới nhu cầu cấp điện cho camera giám sát, thiết bị an ninh, trạm quan trắc, viễn thông và các công trình không có điện lưới.
Sản phẩm tích hợp 4 tấm pin Mono 150W, tổng công suất 600W, turbine điện gió trục ngang 300W, bộ pin Lithium 12V–320Ah, bộ điều khiển sạc năng lượng mặt trời 40A, bộ điều khiển turbine điện gió và bộ chuyển đổi nguồn DC 12V sang AC 24V.
Nhờ khai thác đồng thời hai nguồn năng lượng tự nhiên, HIMEDIA HOME mang đến một phương án cấp điện linh hoạt cho những địa điểm có điều kiện bức xạ mặt trời và tài nguyên gió phù hợp, giúp giảm mức độ phụ thuộc vào điện lưới truyền thống.
Khác với hệ thống điện mặt trời độc lập truyền thống chỉ sử dụng tấm pin quang điện, HIMEDIA HOME Solar600W320Ah Wind300W được thiết kế để khai thác thêm nguồn năng lượng từ turbine gió.
Ban ngày, các tấm pin mặt trời chuyển đổi bức xạ mặt trời thành điện năng. Khi có điều kiện gió phù hợp, turbine điện gió có thể tạo thêm điện năng để hỗ trợ hệ thống lưu trữ và cấp nguồn.
Năng lượng được quản lý qua các bộ điều khiển chuyên dụng và lưu trữ trong bộ pin Lithium dung lượng 320Ah, phục vụ cấp điện cho thiết bị khi nguồn phát tức thời không đáp ứng đủ nhu cầu.
Khả năng duy trì tải liên tục cần được xác định qua tính toán sản lượng điện theo điều kiện nắng, tốc độ gió và mức tiêu thụ thực tế.

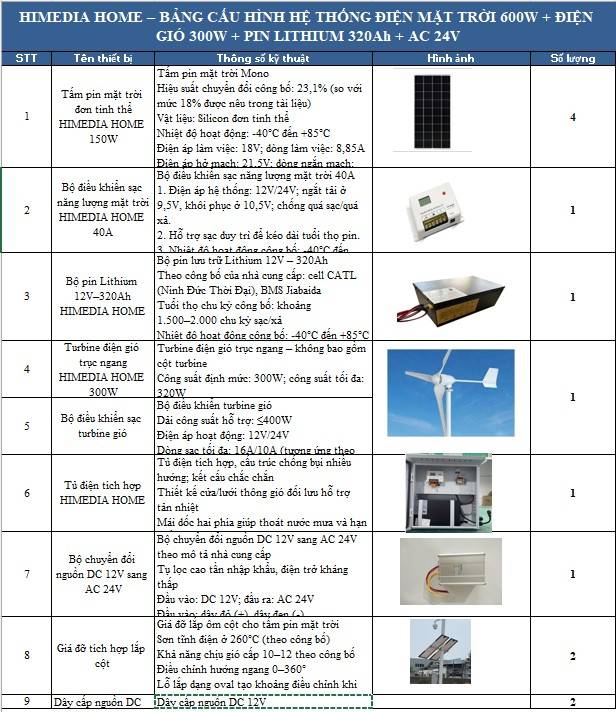

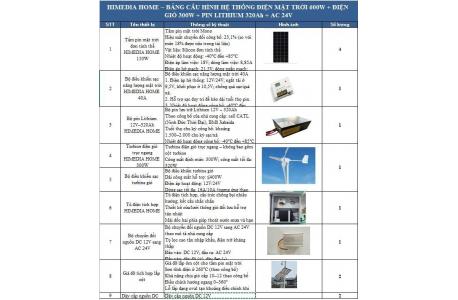

| Thành phần | Cấu hình |
|---|---|
| Tấm pin năng lượng mặt trời | 4 × 150W Mono, tổng 600W |
| Bộ điều khiển sạc Solar | 40A, hỗ trợ 12V/24V |
| Pin lưu trữ | Lithium 12V–320Ah, tích hợp BMS |
| Turbine điện gió | 300W định mức, tối đa 320W |
| Bộ điều khiển turbine gió | Hỗ trợ đến 400W, hệ 12V/24V, IP67 |
| Bộ chuyển đổi nguồn | DC 12V sang AC 24V |
| Tủ điện tích hợp | 500 × 600 × 200mm |
| Giá đỡ tấm pin | Thép mạ kẽm, sơn tĩnh điện |
| Thương hiệu sản phẩm | HIMEDIA HOME |
Hệ thống sử dụng 4 tấm pin Silicon đơn tinh thể, mỗi tấm có công suất danh định 150W, tạo thành cụm nguồn phát điện mặt trời tổng công suất 600W.
| Công nghệ cell | Monocrystalline Silicon |
| Công suất mỗi tấm | 150W |
| Số lượng | 4 tấm |
| Tổng công suất | 600W |
| Điện áp làm việc công bố | 18V |
| Dòng điện làm việc công bố | 8,85A |
| Điện áp hở mạch | 21,5V |
| Dòng ngắn mạch | 9,7A |
| Hiệu suất chuyển đổi công bố | 23,1% |
| Nhiệt độ hoạt động công bố | -40°C đến +85°C |
| Kích thước mỗi tấm | 1330 × 670 × 35mm |
| Trọng lượng mỗi tấm | 8,9kg |
| Khung bảo vệ | Hợp kim nhôm |
| Tuổi thọ thiết kế công bố | Trên 25 năm |
Việc sử dụng 4 tấm pin cho phép bố trí cụm quang điện theo điều kiện lắp đặt, với phương án đấu nối cần được thiết kế phù hợp với giới hạn điện áp, dòng điện của bộ điều khiển sạc.
Lưu ý kỹ thuật: Công suất danh định 150W, điện áp 18V, dòng 8,85A và hiệu suất 23,1% là dữ liệu nhà cung cấp công bố nhưng chưa hoàn toàn nhất quán. Cần đối chiếu datasheet chuẩn trước khi đưa vào hồ sơ nghiệm thu.
Một thành phần nổi bật của giải pháp HIMEDIA HOME là turbine điện gió trục ngang, sử dụng máy phát điện xoay chiều ba pha nam châm vĩnh cửu.
Turbine có khả năng tự điều chỉnh hướng đón gió, giúp rotor tiếp nhận năng lượng gió trong điều kiện vận hành phù hợp.
| Kiểu turbine | Trục ngang |
| Công suất định mức | 300W |
| Công suất tối đa công bố | 320W |
| Điện áp danh định | 12V/24V |
| Tốc độ gió khởi động | 2,5m/s |
| Tốc độ gió định mức | 11m/s |
| Tốc độ gió an toàn tối đa công bố | 50m/s |
| Đường kính rotor | 1,35m |
| Số cánh | 3 hoặc 5 cánh tùy phiên bản |
| Vật liệu cánh | Sợi nylon |
| Trọng lượng đầu turbine | 9,2kg |
| Loại máy phát | Nam châm vĩnh cửu xoay chiều ba pha |
| Phương thức phanh | Điện từ |
| Điều chỉnh hướng gió | Tự động |
| Nhiệt độ hoạt động công bố | -40°C đến +80°C |
Lưu ý: Công suất 300W là công suất định mức tại tốc độ gió 11m/s, không phải mức phát điện liên tục trong mọi điều kiện. Bộ sản phẩm theo báo giá chưa bao gồm cột lắp turbine gió.
Turbine điện gió được phối ghép với bộ điều khiển chuyên dụng nhằm quản lý năng lượng đầu vào và chức năng phanh theo thiết kế.
Bộ điều khiển đóng vai trò quan trọng trong việc phối hợp turbine với hệ thống lưu trữ, góp phần bảo đảm hoạt động theo các ngưỡng điện áp và điều kiện bảo vệ được thiết lập.
HIMEDIA HOME trang bị bộ điều khiển sạc mặt trời 40A, hỗ trợ hệ thống điện áp 12V/24V và tích hợp màn hình LCD.
Công nghệ điều khiển sạc PWM hay MPPT cần được xác nhận theo mã bộ điều khiển chính thức.
Hệ thống sử dụng pin Lithium 12V–320Ah, tích hợp mạch quản lý pin BMS, hỗ trợ cấp điện cho các thiết bị khi nguồn năng lượng mặt trời và gió không đủ.
| Công nghệ | Lithium |
| Cấu hình pin | 12V–320Ah |
| Điện áp danh định ghi trong báo giá | 11,7V |
| Năng lượng danh định tính theo 11,7V | 3.744Wh |
| Phương pháp sạc | CC/CV |
| Điện áp giới hạn sạc | 12,6V |
| Điện áp kết thúc xả | 10,5V |
| Tuổi thọ chu kỳ công bố | Khoảng 1.500–2.000 chu kỳ |
| Cell pin theo công bố | CATL |
| Hệ thống bảo vệ | BMS Jiabaida |
Bộ pin được trang bị vỏ kim loại cùng lớp đệm bảo vệ bên trong, giúp hạn chế tác động của rung động và môi trường lên các thành phần lưu trữ.
Tuổi thọ và dung lượng khả dụng thực tế phụ thuộc điều kiện sử dụng, độ sâu xả, nhiệt độ và cấu hình quản lý pin.
HIMEDIA HOME Solar600W320Ah Wind300W sử dụng bộ chuyển đổi nguồn từ DC 12V sang AC 24V, hỗ trợ thiết kế phương án cấp điện cho những thiết bị tương thích với nguồn xoay chiều 24V.
Một số hệ thống camera PTZ, thiết bị truyền động hoặc thiết bị kỹ thuật có thể sử dụng AC 24V, tùy theo yêu cầu của từng model.
Lưu ý kỹ thuật: Trước khi tích hợp, cần xác nhận công suất đầu ra, tần số, dạng sóng AC 24V và hướng dẫn đấu nối. Không đấu nguồn AC 24V trực tiếp vào các thiết bị chỉ hỗ trợ DC 12V hoặc PoE.
Hệ thống được trang bị tủ điện tích hợp và phụ kiện cơ khí để phục vụ triển khai tại các công trình ngoài trời.
Phương án neo giữ, tải trọng gió, vị trí cột và kết cấu móng cần được đánh giá riêng cho từng công trình.
Giải pháp có thể được nghiên cứu triển khai tại các vị trí như khu vực ven biển, vùng đồi cao, trang trại hoặc các công trình có điều kiện gió tốt.
Việc bố trí turbine cần bảo đảm khoảng cách an toàn, độ cao, khả năng chịu lực của cột và tránh chướng ngại làm nhiễu dòng gió.
Với dung lượng pin công bố 320Ah, hệ thống cung cấp nền tảng lưu trữ năng lượng cho các thiết bị vận hành dài hạn.
Nếu sử dụng điện áp danh định 11,7V, năng lượng danh định lý thuyết của bộ pin là:
11,7V × 320Ah = 3.744Wh.
Giả sử chỉ khai thác 80% dung lượng pin và hiệu suất cấp nguồn đạt 90%, mức năng lượng hữu dụng ước tính khoảng 2.696Wh.
| Tải liên tục | Thời gian dự phòng ước tính khi không có nguồn phát |
|---|---|
| 15W | Khoảng 7,5 ngày |
| 20W | Khoảng 5,6 ngày |
| 30W | Khoảng 3,7 ngày |
| 50W | Khoảng 2,2 ngày |
| 80W | Khoảng 1,4 ngày |
Đây là tính toán lý thuyết với pin đầy, pin còn khả năng cung cấp đủ dung lượng, giả định DOD 80% và hiệu suất cấp nguồn 90%. Không phải cam kết vận hành thực tế. Thời gian dự phòng không bao gồm điện bổ sung từ nắng hoặc gió.
Đối với hệ thống sử dụng thiết bị AC 24V, cần bổ sung mức hao hụt thực tế của bộ chuyển đổi nguồn và kiểm tra công suất khởi động hoặc công suất đỉnh của thiết bị.
HIMEDIA HOME áp dụng chính sách bảo hành theo từng nhóm thành phần nhằm đáp ứng nhu cầu khai thác dài hạn tại các công trình và dự án.
| Hạng mục | Chính sách bảo hành |
|---|---|
| Tấm pin năng lượng mặt trời | 36 tháng (3 năm) |
| Bộ pin Lithium 320Ah | 24 tháng (2 năm) |
| Cam kết dung lượng pin lưu trữ | Còn trên 80% theo điều kiện bảo hành |
| Turbine điện gió | 24 tháng (2 năm) |
| Bộ điều khiển sạc Solar | 24 tháng (2 năm) |
| Bộ điều khiển turbine gió | 24 tháng (2 năm) |
| Bộ chuyển đổi DC/AC | 24 tháng (2 năm) |
| Tủ điện và các linh kiện khác | 24 tháng (2 năm) |
Thời hạn và phạm vi bảo hành áp dụng theo chính sách HIMEDIA HOME. Việc đánh giá dung lượng pin cần thực hiện theo phương pháp đo và điều kiện bảo hành được công bố chính thức.
HIMEDIA HOME Solar600W320Ah Wind300W là giải pháp cấp nguồn năng lượng tái tạo kết hợp điện mặt trời và điện gió, được định hướng cho các công trình đòi hỏi khả năng khai thác năng lượng độc lập và cấu hình lưu trữ lớn.
Đối với mỗi dự án, cần khảo sát công suất thiết bị, thời gian vận hành, điều kiện bức xạ mặt trời, tốc độ gió và yêu cầu dự phòng để lựa chọn phương án phù hợp.
Liên hệ VINAGO để được tư vấn giải pháp, tính toán cấu hình, báo giá dự án và tìm hiểu chính sách phân phối các sản phẩm HIMEDIA HOME.
HIMEDIA HOME – Giải pháp năng lượng mặt trời và điện gió cho hạ tầng, an ninh và công trình chuyên nghiệp.
